Videoanalyse Bei
der Videoanalyse wird die Bewegung im Video direkt mit der Maus oder
dem Touchpad am Computer analysiert. Da die Position des Mauszeigers
auf dem Bildschirm bekannt ist, kann man hiermit Ent- fernungen
auf dem Bildschirm bestimmen, d.h. im Video die Position des
Körpers angeben (Ortsbestimmung). Gleichzeitig gibt es Zeitinter- valle
zwischen den einzelnen Fotos eines Videos ( z. Bsp.
0,04 s = 1/25
s, da 25 Bilder pro Sekunde aufgenommen werden, um ein flüs- siges
Bild zu erreichen ). Man benötigt jetzt nur noch
eine Software, die
das Video in Einzelbilder zerlegt (Zeitmessung) und die Position des
Mauszeigers auf dem Bildschirm bestimmt (Ortsbestimmung). Aus
der Ortsbestimmung wird durch Differenzenbildung (z.B. mittels Tabellenkalkulation)
die zurückgelegte Wegstrecke bestimmt. Aus
dem Zeitabstand der Einzelbilder die zugehörige Zeit. Man erhält so sehr
schnell eine t-s-Wertetabelle, die mittels einer Tabellenkalku- lation sofort
in ein t-s-Diagramm umgesetzt werden kann. Wir führen dies
einmal exemplarisch an einem Video mit dem Videoanalysepro- gramm
VIMPS durch. 1.

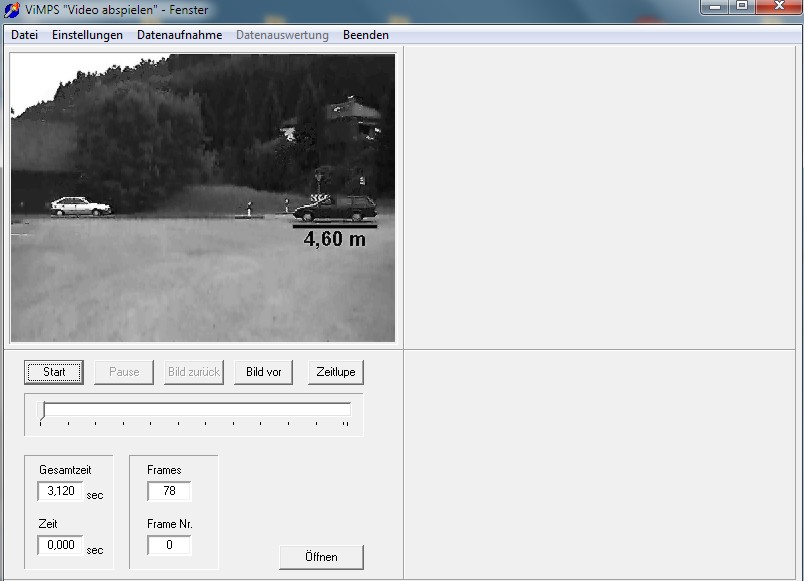

Schritt: Videoanalyseprogramm öffnen und Video (Datei) laden.

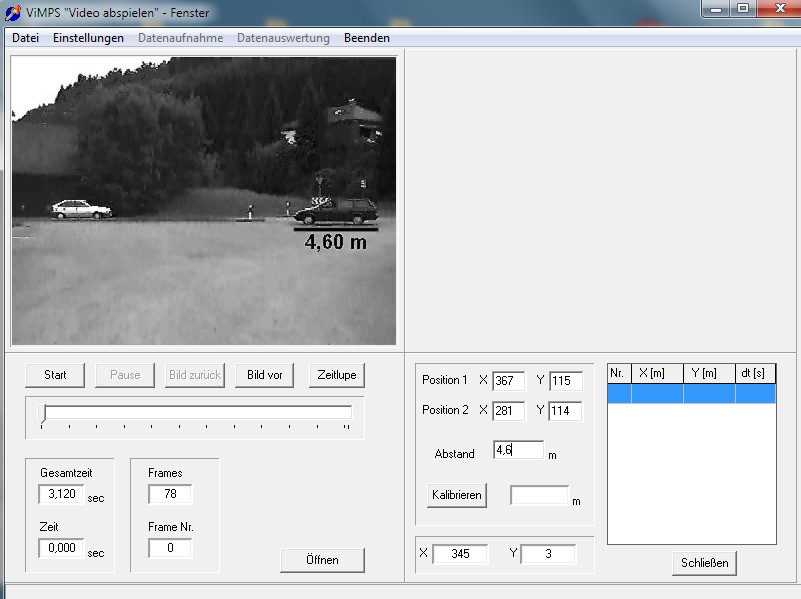

2.Schritt:
Datenaufnahme (s. Menupunkt) vornehmen; zunächst kalibrieren,
d.h. hier die 4,6 m abmessen

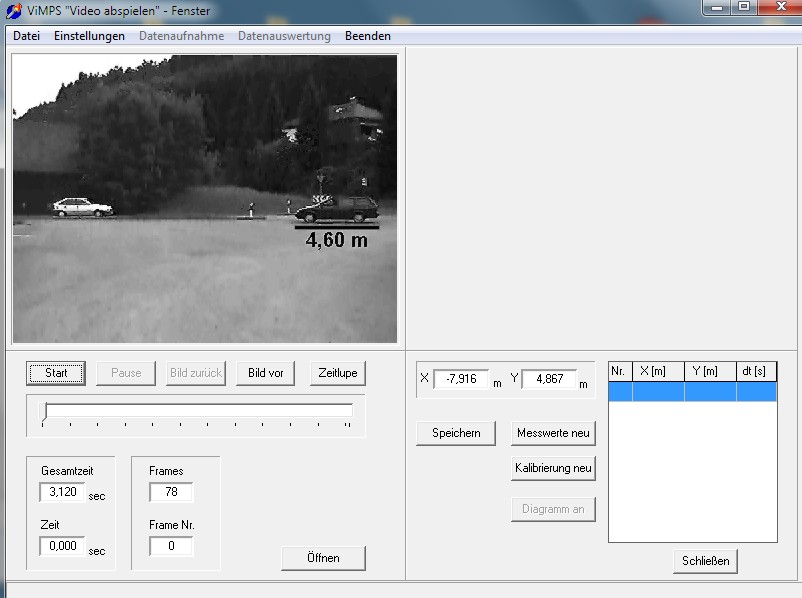

3. Schritt: auf Kalibrieren drücken und danach den
Nullpunkt festlegen, hier:
das Vorderrad des grauen PKWs
4.

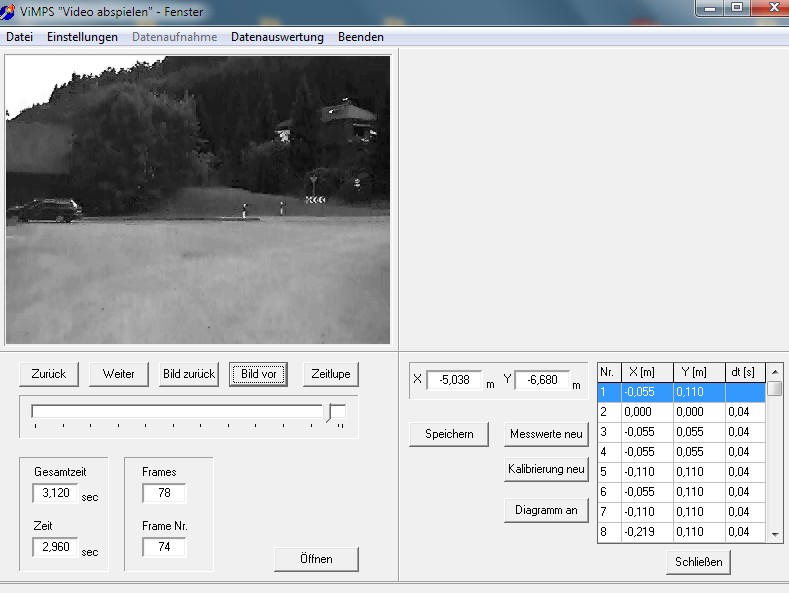

Schritt: Datenaufnahme vornehmen; Bild vor und dann Mauszeiger auf
das Vorderrad mit Klick; Messwerte werden angezeigt
5.

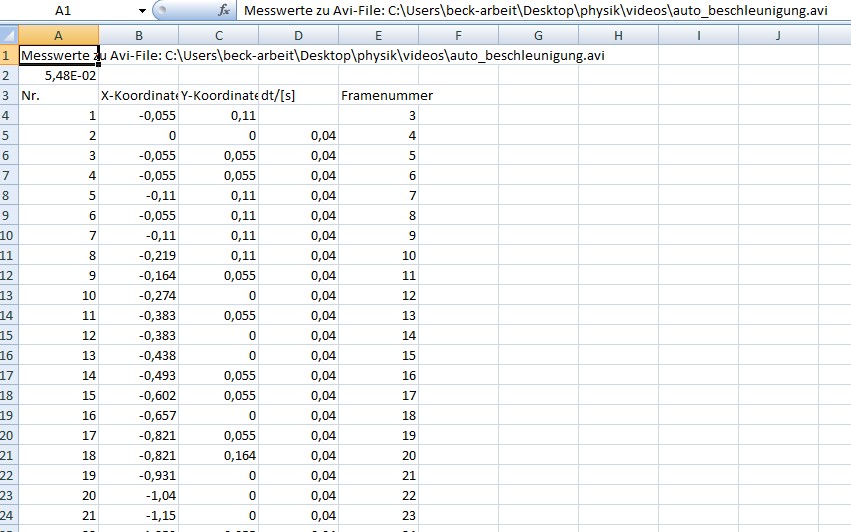

Schritt: Messwerte speichern (Speicherort beachten) und dann in Excel
bearbeiten. Beachte: Falls man die Datei bei Vimps sucht, muss man
in Excel "Alle Dateien anzeigen" wählen. Die Messwertdatei öffnen.
Es kommen einige Kommentare von Excel, die man nicht be- achten
braucht. Irgendwann erhält man folgende Excel-Datei
6.
Schritt: Die Messwerte in Excel auswerten
|
